Reómetro de corte dinámico: SmartPave 102e

PN: 241355

Fabricante: Anton Paar

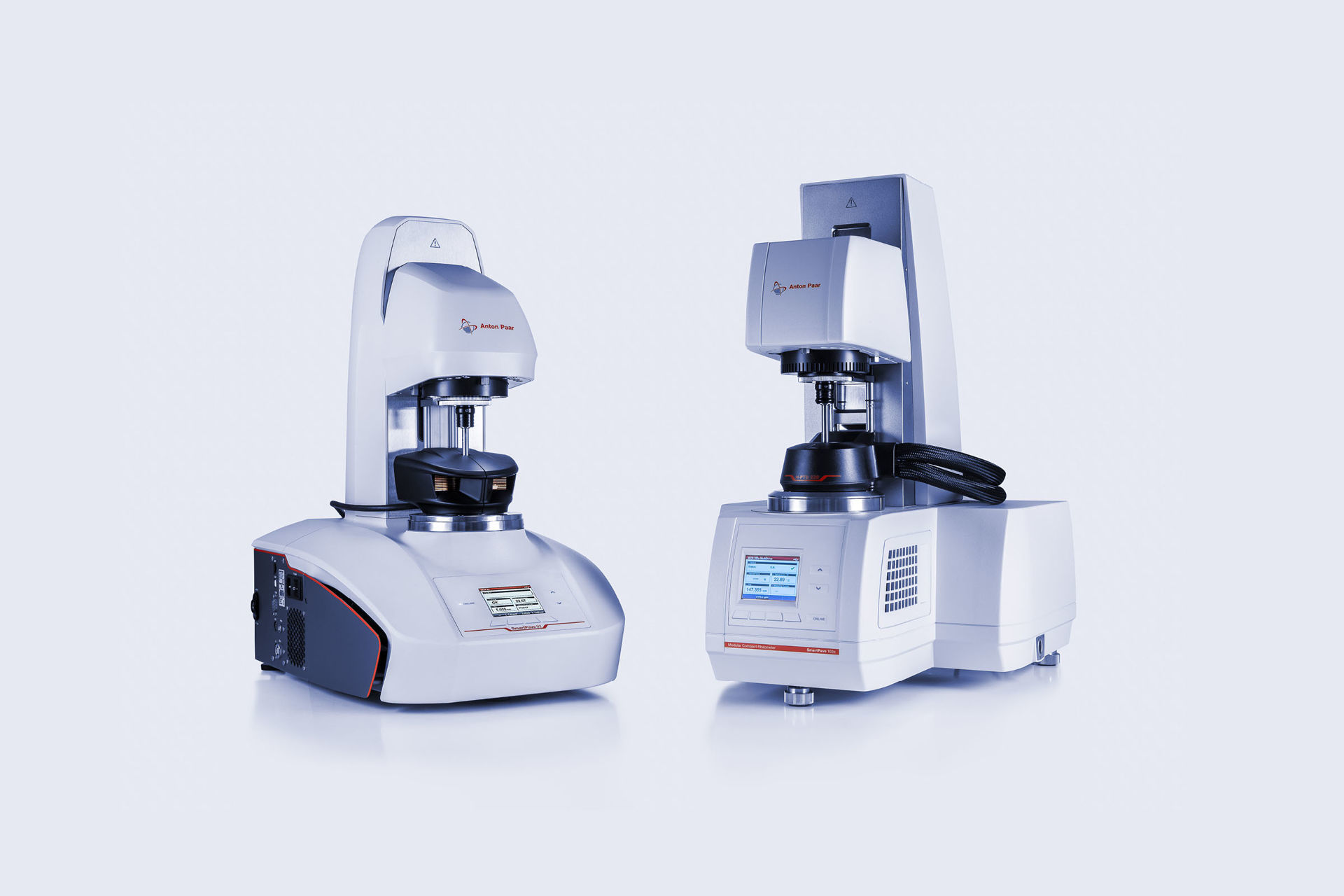

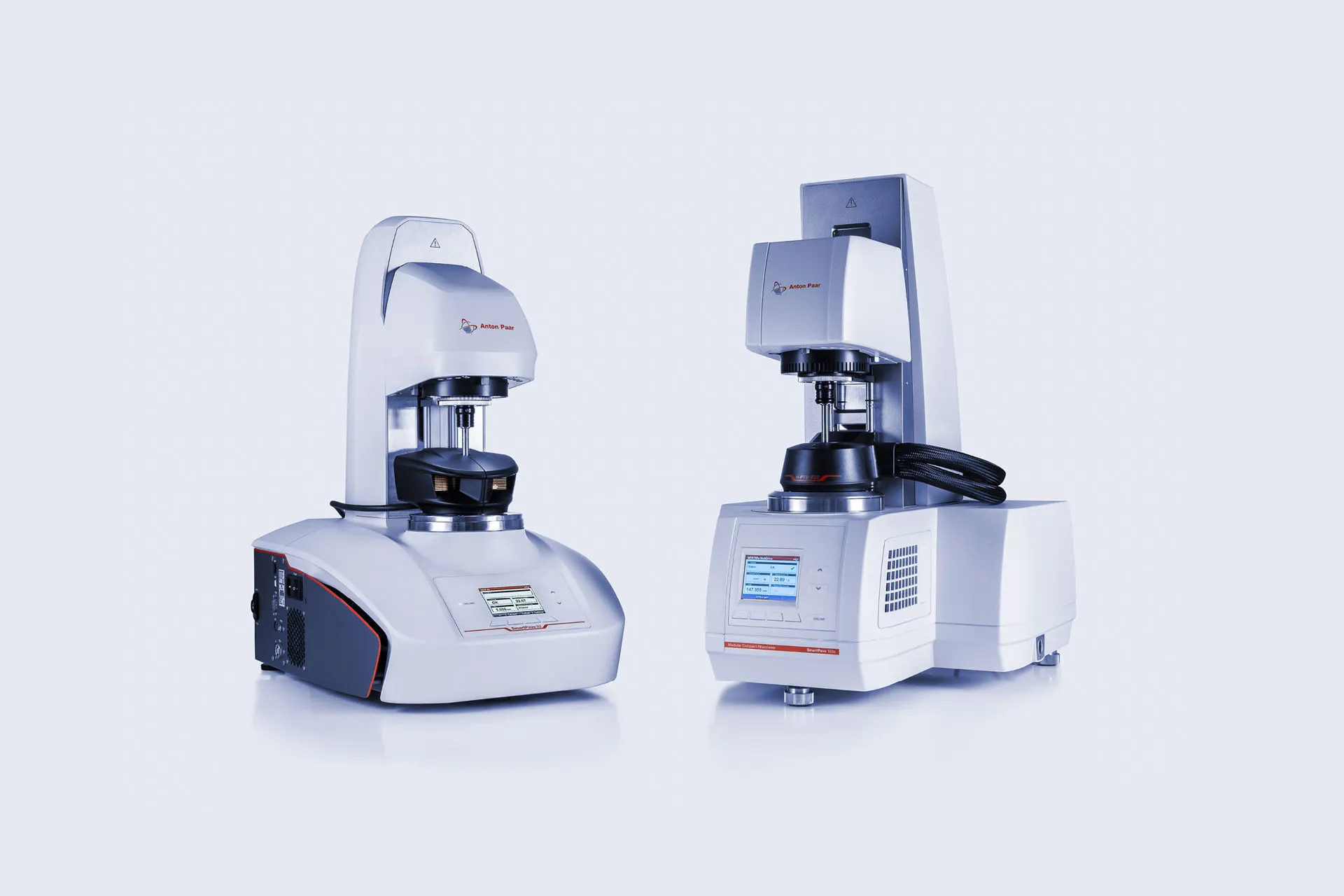

Los reómetros de corte dinámico (DSR) SmartPave 92 y SmartPave 102e permiten realizar mediciones precisas en ligante asfáltico y betún. Características como Toolmaster™, QuickConnect, un dispositivo de temperatura Peltier para calentamiento de muestras en seco e instrucciones paso a paso para procedimientos de medición de acuerdo con AASHTO T315, AASHTO T350, AASHTO TP101, ASTM D7175, ASTM D7405 y DIN EN 14770 garantizan un manejo cómodo. Para mediciones de acuerdo con AASHTO T316, ASTM D4402 y DIN EN 13302, ambos instrumentos se pueden equipar con una cámara de medición con control de temperatura Peltier para geometrías de cilindros concéntricos.

Disponibilidad: Consultar stock por WhatsApp

Consultar precio

Descripción general
Contáctenos

Características del Reómetro de corte dinámico: SmartPave 102e

Reómetro para asfaltos que se utiliza en la investigación y el desarrollo de asfalto y betunes.
Incluidas las características patentadas como TruGap™ (mediciones automáticas de espacios) y T-Ready™ (detección automática de la temperatura de la muestra)
Adecuado también para medición de betún modificado poliméricamente y a bajas temperaturas mayores a los -50 ° C

Dos modelos para cubrir todo el espectro de pruebas reológicas de asfalto y bitumen.

Los reómetros de corte dinámico SmartPave son capaces de analizar el aglutinante asfáltico y el betún, modificados y no modificados, en un amplio rango de temperatura, ya sea de acuerdo con los estándares o con métodos reológicos clásicos. Mientras que el SmartPave 102e es el instrumento que cumple con las más exigentes demandas de medición, el SmartPave 92 está diseñado especialmente para satisfacer las demandas de control de calidad y mediciones de rutina en laboratorios de análisis de asfalto.

El software RheoCompass™: nuevos caminos para la evaluación de asfalto y betún

El RheoCompass™ es una herramienta de navegación que le brinda una visión general completa, así como la información exacta que necesita. Contiene numerosas plantillas adaptadas específicamente a las necesidades de la industria del asfalto. Los procedimientos de análisis predefinidos contienen instrucciones paso a paso para todos los tipos de análisis definidos por AASHTO, ASTM, DIN EN y FGSV.

Accesorios únicos para un manejo sencillo

La exclusiva unidad de control de temperatura de los SmartPave 92 y SmartPave 102e es el primer sistema de calentamiento Peltier con elementos de calentamiento por encima y por debajo de la muestra. Además, los instrumentos incluyen el Toolmaster™, la única herramienta totalmente automática y de libre contacto para el reconocimiento y la configuración del sistema para reómetros. Reconoce sistemas de medición y unidades de control de temperatura en cuanto se conectan al reómetro. Introducir los datos manualmente será cosa del pasado.

Calibración de la temperatura totalmente automática

Anton Paar ofrece calibración de temperatura totalmente automática y rutinas de verificación en el software RheoCompass™. La precisión y la estabilidad de la temperatura son cruciales en los análisis de asfalto. La exclusiva rutina de calibración automática de la temperatura garantiza gradientes de temperatura de <0.1 °C.

Actualice su SmartPave DSR a una BBR

Mejore su SmartPave 102e o 92 con una solución de software especializada de nuestro socio colaborador, Pavement Systems LLC. Conéctese sin esfuerzo a este software de análisis externo y desbloquee toda una serie de funciones, incluida la prueba iCCL. Se trata de un potente método sustitutivo del BBR (AASHTO PP112), que le proporciona información sobre el grado PG a baja temperatura, así como el valor m, S y delta TC en 30 minutos. Obtenga más información sobre los sistemas de pavimentación y sus soluciones de análisis.

Expertos con experiencia cerca de usted

La red internacional de servicio de Anton Paar le garantiza que siempre tendrá cerca un experto en su sistema. Numerosos instrumentos instalados en todo el mundo, una extensa base de datos de aplicación y la cooperación con instituciones de ingeniería civil confirman que Anton Paar es la primera opción para dar respuesta a cualquier cuestión reológica en torno a su aglutinante asfáltico o betún.

Especificaciones del Reómetro de corte dinámico: SmartPave 102e

Datos técnicos	Unidad	SmartPave 102e
Diseño de los rodamientos	-	Aire, carbono de poros finos
Diseño del motor	-	Motor sincrónico de imanes permanentes de conmutación electrónica (EC)
Diseño del transductor de desplazamiento	-	Codificador óptico de alta resolución
Diseño de medición de fuerza normal (US Pat. 6167752,1996)	-	Sensor capacitivo de 360°, sin contacto, totalmente integradoen el rodamiento
Modos de trabajo	-	Transductor de motor combinado (CMT)
Torque mínimo (rotación)	nNm	5
Torque mínimo (oscilación)	nNm	2
Torque máximo	mNm	200
Desviación angular mínima (establezca el valor)	µrad	0,5
Desviación angular máxima (establezca el valor)	µrad	∞
Velocidad angular mínima (1	rad/s	0
Velocidad angular máxima	rad/s	314
Velocidad máxima	1/min	3000
Velocidad mínima (CSS/CSR)	1/min	10-7
Frecuencia angular mínima (2	rad/s	10-7
Frecuencia angular máxima	rad/s	628
Frecuencia máxima	Hz	100
Rango de fuerza normal	N	-50 a 50
Sensibilidad a la fuerza normal	N	0,01
Cambio del tamaño mínimo de la brecha	µm	0,625
Dimensiones (ancho x alto x profundidad)	Mm	444 x 678 x 586
Peso	Kg	42
Características adicionales del dispositivo
Pantalla del dispositivo con software de control remoto (desacoplado del sensor de medición para evitar interferencias mecánicas y electromagnéticas)	-	Sí
Controlador directo de torsión/deformación	-	Sí
/TruStrain™(controlador adaptativo de la muestra)	-	Sí
TruRate™ (controlador adaptativo de la muestra)	-	Opcional
Datos en bruto (LAOS, forma de onda)	-	Opcional
Perfiles normales de fuerza (fijo y lectura)	-	Sí
Perfiles de velocidad, pegajosidad, exprimido	-	Sí
Control/configuración automática de intervalos (AGC/AGS)	-	Sí
Cerradura de corte electrónico para mediciones geométricas	-	Sí
TruGap™ (control permanente de la brecha de medición real) (US Pat. 6499336, 2000)	-	Opcional
T-Ready™ (detección del tiempo de equilibrio de la temperatura de la muestra) (US Pat. 8904852, 2011)[4]	-	Sí
Toolmaster™ (geometrías de medición y accesorios, almacenamiento de hueco cero) (US Pat. 7275419, 2004)	-	Sí
Acoplamiento QuickConnect para geometrías de medición (manejo con una sola mano, sin tornillos)	-	Sí
Espejo de recorte (prevención de puntos ciegos de muestra de 360° )	-	Sí
Soporte de tres puntos del dispositivo (tres pies fuertes para la alineación sin herramientas con una sola mano)	-	Sí
Soporte de tres puntos para el montaje de las celdas de medición (prevención del bamboleo, desalineación tras el cambio de celdas)	-	Sí
Rango de temperatura máxima	°C	-160 a +1000>
Control de temperatura prácticamente libre de gradiente (horizontal, vertical)	-	Sí
Gradiente de temperatura >0,1 °C según AASHTO y ASTM	-	Sí
CoolPeltier, sistema Peltier con opción de enfriamiento incorporada que no requiere accesorios adicionales para el enfriamiento inverso	°C	De -5 a +200
Cámara de presión	bar	hasta 1000
Safe Gap™ limitador de fuerza normal durante la configuración de la brecha	-	No
TruRay™ iluminación que se puede atenuar del área de la muestra	-	No
Software RheoCompass
Procedimientos normalizados de trabajo (SOP, según su sigla en inglés) del asfalto con actualizaciones periódicas	-	Sí
Actualización automática a través de la red	-	Opcional
Calibración de la temperatura totalmente automática	-	Sí
Prueba y diseñador de Análisis	-	Sí
Diseñador de informes (con toda la información de las pruebas para exportar e imprimir)	-	Sí
Gestión de laboratorio con múltiples clientes y servidores.	-	Opcional
