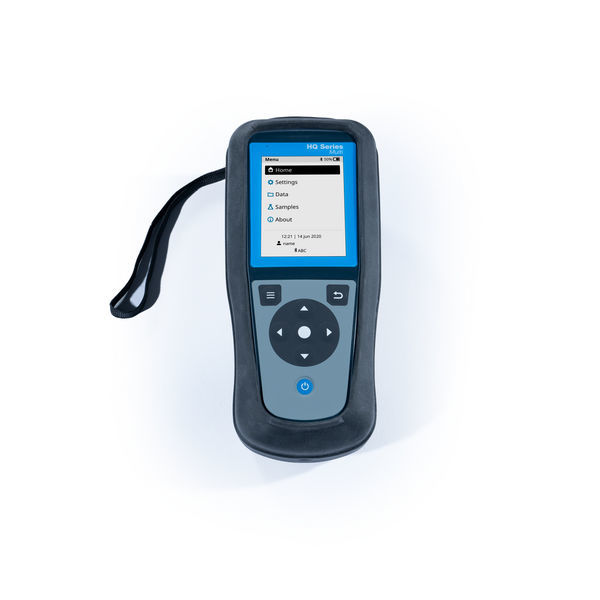

Medidor portátil de oxígeno disuelto HQ1130

1 entrada para 1 sonda. Esta versión no incluye electrodos/sondas. Incluye manuales, pilas de iones de litio, cargador USB con cable de alimentación. Protección IP67.

Marca: Hach
PN: LEV015.97.1130A
USD 1.897,96 + IVA (10,5%)
increase decrease

Características del Medidor portátil de oxígeno disuelto HQ1130

  • Accesorios incluidos:No
  • Almacenamiento de datos:5000 puntos de datos
  • Automático en modo Pulsar para leer y en modo Intervalo. Manual en modo Lectura continua.
  • Calibración de electrodo ISE:NA
  • Características BPL:Fecha; Hora; ID de muestra; ID del operador, Calibración
  • Certificaciones:Homologaciones CE, FCC, ISED, RCM, KC y ETL: eficiencia energética US DOE/NRCan, RoHS
  • Compensación de temperatura:Compensación automática de temperatura para pH
  • Condiciones ambientales: humedad relativa:90 % (sin condensación)
  • Condiciones ambientales: temperatura:De 0 a 60 °C
  • Condiciones de almacenamiento:De -20 a 60 °C, humedad relativa máxima del 90 % (sin condensación)
  • Contenido de la caja:Medidor de OD portátil HQ1130, 1 canal, incluye manuales, pilas de iones de litio, cargador USB con cable de alimentación.
  • Dimensiones (A x A x P):63 mm x 97 mm x 220 mm
  • Entradas:1
  • Exportación de datos:Conexión USB a PC o a dispositivo de almacenamiento USB (limitada a la capacidad del dispositivo de almacenamiento).
  • Fuente de alimentación:Pila de iones de litio recargable 18650 (interna)
  • Clase II, adaptador de alimentación USB: entrada de 100 - 240 V CA, 50/60 Hz; 5 V CC en una salida del adaptador de alimentación USB de 2 A (externa)
  • Función de bloqueo pantalla:Continua/Estabilización automática ("pulsar para leer")/De intervalo
  • Garantía:12 meses
  • Grado de protección:IEC Clase III (alimentación SELV [Tensión extrabaja de seguridad/independiente]); externa
  • Idiomas interfaz de usuario:Alemán, búlgaro, checo, chino simplificado, coreano, croata, danés, eslovaco, esloveno, español, estonio, finlandés, francés, griego, holandés, húngaro, inglés, italiano, japonés, lituano, noruego, polaco, portugués (PT y BR), rumano, ruso, sueco y turco
  • Instrumento:Portátil
  • Interfaz de operación:Teclado en pantalla
  • Intervalos/alertas/recordatorios de calibración:Apagado, seleccionable de 2 horas a 7 días
  • Kit?:Sólo el medidor
  • Medición de la temperatura:°C o °F
  • Medición de presión barométrica:Compensación automática de OD con sonda LDO o LBOD
  • Medición directa ISE:NA
  • Medición mV con lectura estable:No
  • Mensajes de error de operación:Se muestran mensajes de error claros
  • Método de medida:Configuración de método programado específica de la sonda
  • Modelo:HQ1130 OD/1 canal
  • Pantalla:Hasta 3 parámetros a la vez, en función del modelo de HQ
  • Parámetro:Oxígeno disuelto
  • Peso:519 g (solo el medidor)
  • Protección de la carcasa (IP):IP67 (con compartimento de pila instalado)
  • Rango de medición de mV:No
  • Rango medición OD:0,1 - 20,0 mg/L (ppm), saturación del 1 al 200 %
  • Reconocimiento automático del Buffer:Sí
  • Region:Australia, Argentina, Brasil, Corea, India, Sudáfrica
  • Resolución de temperatura:0,1 °C
  • Resolución OD:0,1
  • Retroiluminación:Sí
  • Sensor A:Ninguna
  • Sensor B:Ninguna
  • Sensor C:Ninguna
  • Software disponible:Claros
  • Sondas incluidas:Ninguna
  • Tipo de electrodo:Intellical de laboratorio estándar o robustas de campo
  • Tipo de medición:Mediciones de campo
  • Tipo de pantalla:TFT mono de 536 x 336

*
*
*
